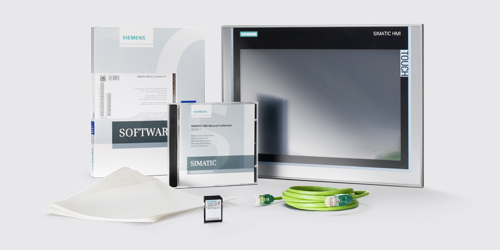

Панели оператора — приборы оперативного управления и мониторинга Siemens

Техническая документация

Компания Siemens выпускает широкий модельный ряд устройств для ввода и отображения графической и текстовой информации. На выбор предлагаются различные приборы управления и мониторинга с различной степенью защиты и разного уровня производительности. Основные характеристики панелей оператора:

  • компактный и прочный корпус
  • высокая яркость и контрастность
  • интуитивно понятный интерфейс
  • высокий срок службы
  • общее ПО для всех изделий
  • удобство программирования и конфигурирования
  • загрузка ПО и параметров дистанционно
  • абсолютная совместимость с ПЛК Simatic
  • работа в ПЛК других производителей
  • широкий набор различных встроенных интерфейсов
  • поддержка огромного количества мировых языков

В различных машинах и механизмах, везде где требуются для управления процессом кнопки и лампы можно применять кнопочные панели оператора.

Так же, кнопочные панели оператора могут быть применены в задачах, где требуются стандартные панели оператора, но при этом существует возможность расширить функционал за счет дополнительных кнопок и светодиодов, которые можно подключить к панели на встроенные входа и выхода.

Основные типы кнопочных панелей

  • SIMATIC PP7
  • SIMATIC PP17-I
  • SIMATIC PP17-I PROFIsafe
  • SIMATIC PP17-II
  • SIMATIC PP17-II PROFIsafe

Основные преимущества

В отличие от отдельных кнопок и ламп, которые требовали значительного времени на проверку работоспособности и монтаж, кнопочная панель существенно экономит время и облегчает процесс настройки системы.

С контроллером кнопочные панели соединяют с помощью сетей MPI, Profibus DP или Profinet. Для подключения к Profibus DP / MPI в панелях PP7, PP17-I, PP17-I PROFIsave и PP17-II есть специальный 9-полюсный разъем.

Пользователям для подключения к сети PROFINET доступны два разъема RJ-45 со встроенным коммуникатором в панелях PP17-I PN PROFIsave и PP17-II PN. Это значительно упрощает конфигурирование, параметрирование и ввод в эксплуатацию системы управления.

Если необходимо, вы можете оперативно переконфигурировать панель оператора благодаря простоте обработки информации. Позади лицевой панели со степенью защиты IP65 имеется возможность установить специальную бумажную полоску с информацией о назначении каждой кнопки. Задняя стенка панели имеет степень защиты IP20.

Если требуется использовать панель в тяжелых условиях эксплуатации, то ее необходимо установить в шкаф с соответствующей степенью защиты.

Возможности кнопочных панелей

  • Во всех кнопках двухцветные светодиоды;
  • Для расширения имеются дополнительные входы и выходы;
  • Защита от несанкционированного ввода.

Панели оператора SIMATIC PP PROFIisafe

Для работы в составе систем противоаварийной защиты и для обеспечения уровня безопасности до SIL 3 стандарта IEC 61508 разработаны панели оператора SIMATIC PP PROFIsave. В таких системах в качестве ведущего устройства обычно выступает программируемый логический контроллер S7-300F или S7-400F. Вы можете настроить в панели PP17-I PN PROFIsafe – на режим двух 2 канальных F-входов. Для панели оператора PP17-I PROFIsafe входные каналы можно настроить на режим четырех 2-канальных F-входов. От двух до четырех кнопок аварийного отключения питания можно подключать к F-входам панели.

Наиболее широкое применение в автомобильной промышленности получила панель оператора PP17-II PN PROFIsafe.

Базовое оснащение панели включает в себя 16 дискретных входов и 8 дискретных выходов, 32 кнопки со светодиодами и до 2-х F-входов (двухканальные) для подключения кнопок аварийного останова.

Через сеть PROFIBUS DP (PP17-I PROFIsafe) или PROFINET IO (PP17-I PN PROFIsafe и PP17-II PN PROFIsafe) с поддержкой профиля PROFIsafe осуществляется обмен данными с F-контроллером.

Специальные свойства:

  • Различные режимы мигания для всех дополнительных входов 0.5 Гц и 2 Гц;
  • Индивидуально, как переключатели вы можете запараметрировать кнопки и цифровые входы;
  • Специальная съемная карта содержит все параметры;
  • Управляемая с помощью меню параметризация через задний дисплей с мини клавиатурой;
  • Цветные режимы для светодиодов, например: красного, зелёного, оранжевого, красного мигающего, зелёного мигающего, красно-зелёного мигающего.

Кнопочные панели наиболее ориентированы на работу со следующим оборудованием:

  • ПЛК SIMATIC S7-300, S7-400 через MPI или PROFIBUS-DP до 12 Mбит/с
  • ПЛК SIMATIC S7-300-3PN/DP, S7-400-3PN/DP через PROFINET
  • Работа с любым мастером PROFIBUS-DP до 12 Мбит/с

Документация и брошюры по панелям оператора Siemens на русском языке

Чтобы сохранить файл к себе на компьютер правой клавишей мышки щелкните ссылку и выберите пункт "Сохранить объект как" ("Save Target As")

Глава каталога ST80 по Панелям (русский, PDF)

Глава каталога ST80 по Промышленным компьютерам (русский, PDF)

Глава каталога ST80 по Комплектным системам HMI (русский, PDF)

Панели оператора KTP 400-1500 Basic (русский, PDF)

Панели оператора OP5, OP15, OP20 (русский, PDF)
